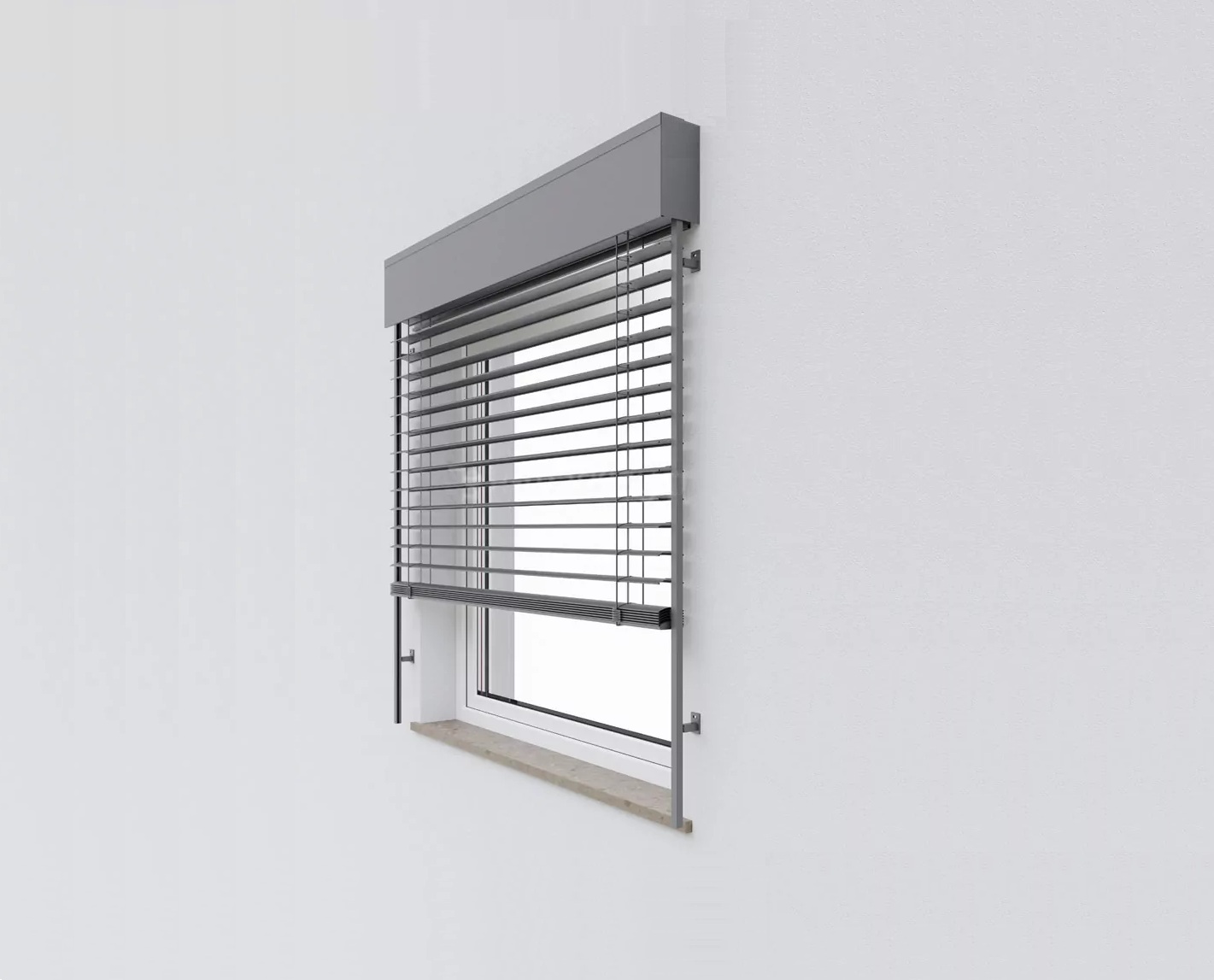

Raffstore C80 mit Seilführung

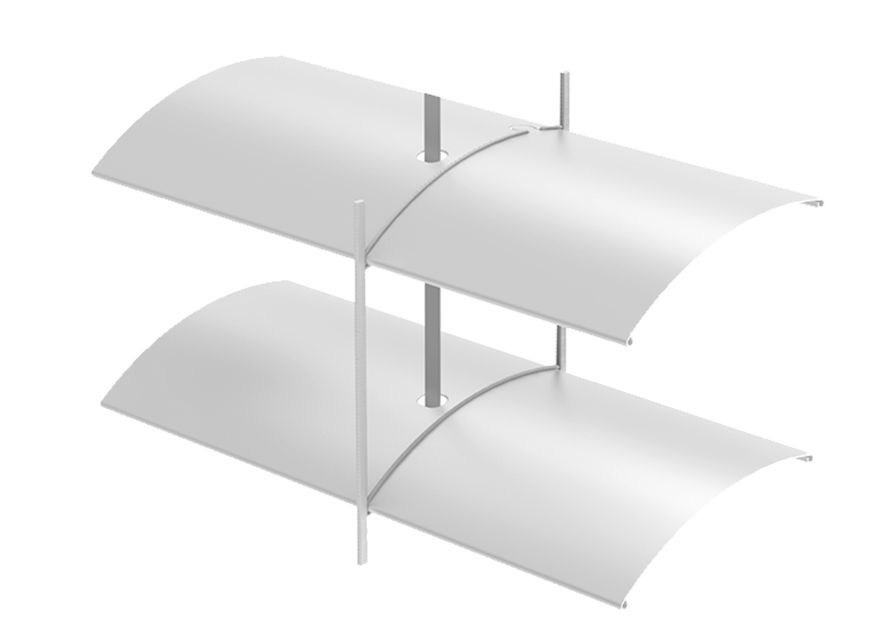

Die Lamelle

Unsere Lamellen sin 80 mm breit und konkav-konvex-gewölbt. Damit die Lamelle eine bessere Stabilität bei sehr breiten Raffstores aufweist, ist diese beidseitig randgebördelt (umgebogen). Die Lamelle ist aus speziallegiertem, mit lichtechtem Lack im Spezialverfahren korrosionsbeständig einbrennlackiertem Aluminium. Sämtliche Stanzungen in den Lamellen haben ebenfalls eine Bördlung zur Führung der Aufzugsbänder (Verminderung des Abriebes) und zur Befestigung der Stege der Leiterkordel versehen.

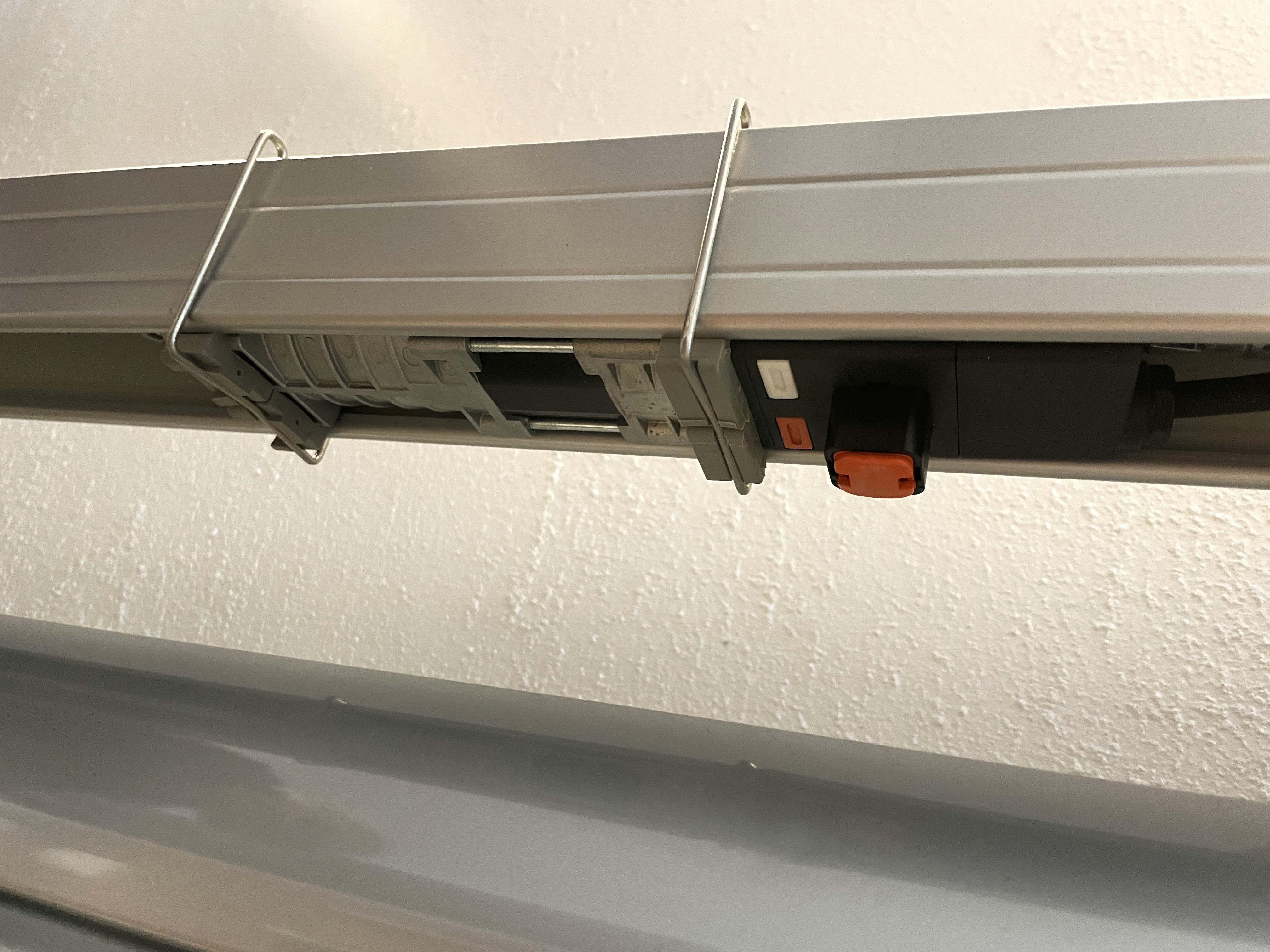

Der Antrieb

Der 230V Elektromotor ist verdeckt eingebaute und befindet sich immer in der Mitte der gesamten Anlage. Durch die mittige Positionierung des Motors, entsteht eine gleichmäßige Kraftübertragung auf den gesamten Raffstore. Der Raffstoremotor hat ein angeflanschtes Planetengetriebe und einen beidseitigen Wellenabgang mit eingebauten Endschaltern und Thermoschutzschalter. Da der Raffstore im Außenbereich montiert wird besitzt der Motor die Schutzart IP 54. Die Endabschaltung oben sowie auch unten ist einstellbar.

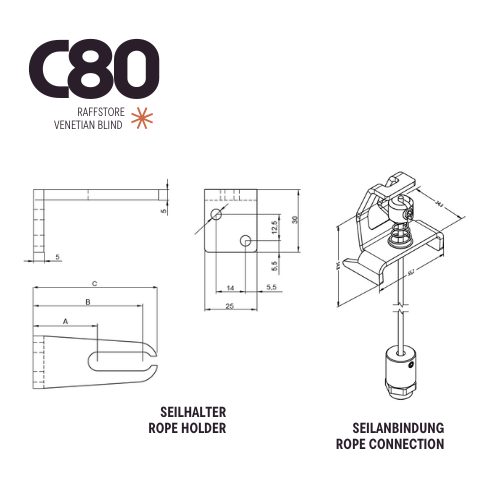

Seilführung und Abstandshalter

Die Seilführung ist im Raffstorekopf durch eine Edelstahlklemme befstigt und mit einem Federsystem ausgestattet. Das Führungsseil ist aus Edelstahl gefertigt und mindestens 3mm stark, welches über die gesamte Raffstorehöhe nach unten verläuft. Das Seil wird durch ein im Lieferumfang enthaltenen Abstandshalter, als formschönen Winkel mit Spanntopf eingespannt. Der Abstandshalter ist in Ihrer Wunschfarbe hochfest pulverbeschichtet.

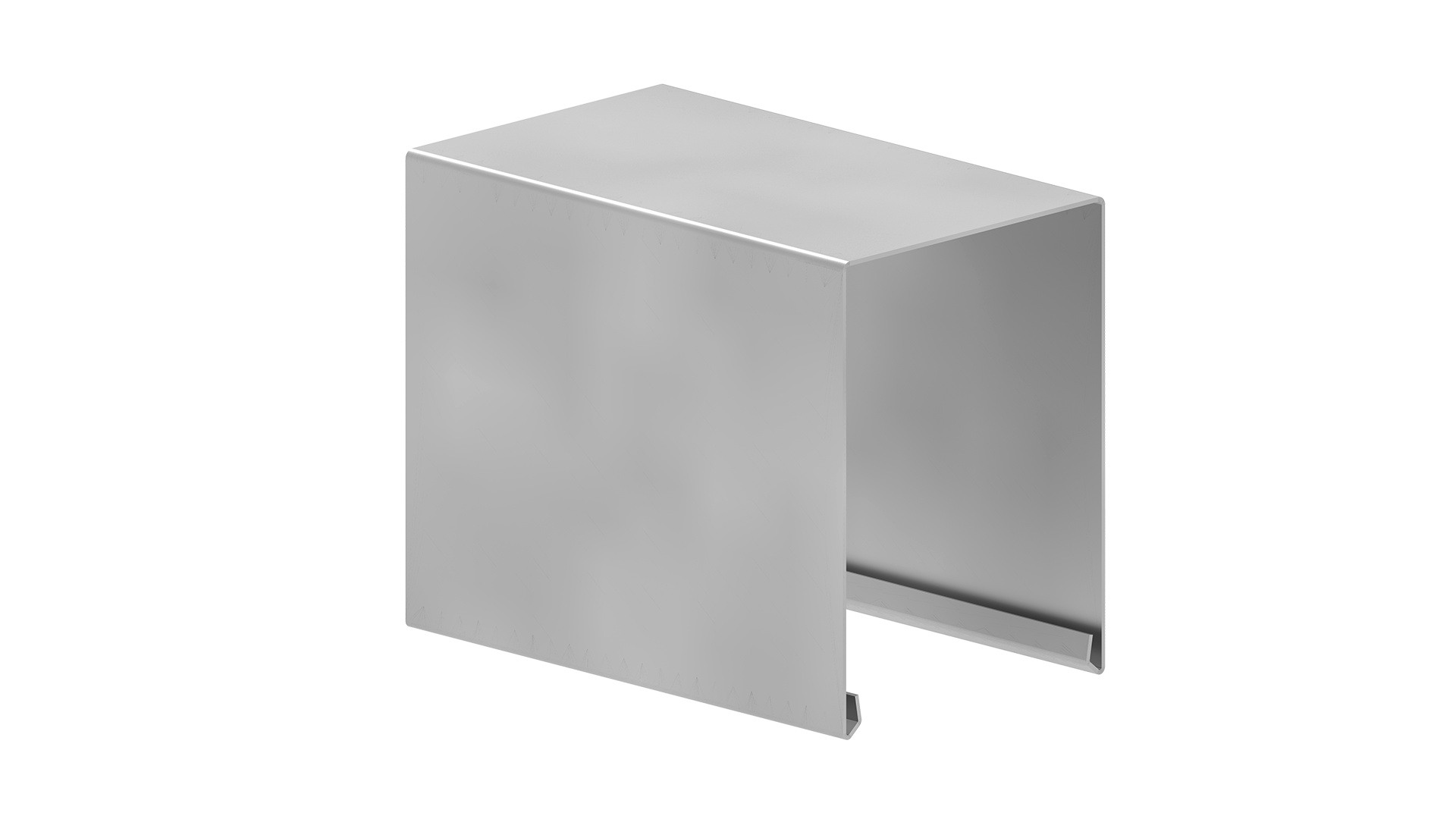

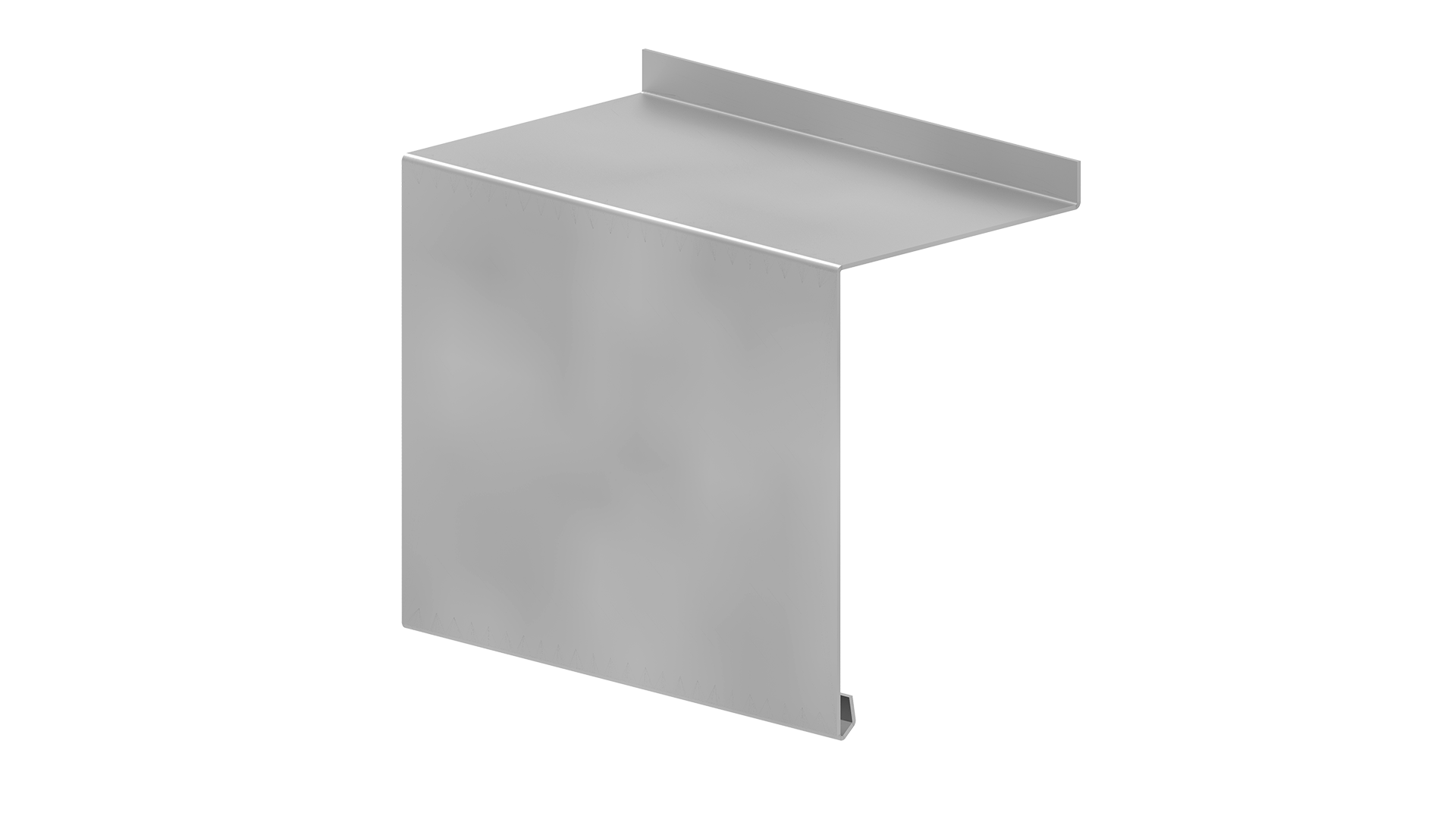

Blende

Die Blende schützt das Raffstorepaket bei eingefahrenen Lamellen und bietet eine saubere und anpasste äußere Ansicht. Die Blenden sind immer aus 1,2 - 2,0 mm Aluminiumblech gekantet und pulverbeschichtet. Je nach Blende kann die Blende aus mehreren Teilen bestehen, welche genietet werden müssen. Seitlich wird die Blende mit Seitenkappen verschlossen, welche im Paketumfang beiliegen. Die maximale Blendenlänge in einem Stück ohne Stoßverbindung beträgt 3000mm. Wird eine Längere Blende Bestellt, so wird diese immer mittig geteilt. Entsprechend viele variable und verzinkte Montagebügel, zur Aussteifung der Blenden sind enthalten.

Produktion: Maßanfertigung

Lieferzeit: 3-4 Wochen

Versandart: Paketdienst oder Spedition

Material: Aluminium

Beschichtung Metall: Pulverbeschichtung

Lamelleform: C-Lamelle (gebördelt)

Lamellenneigung: 90°

Texband: Kevlar®

Handelsmarke: Freund Sunshade
